不銹鋼排污泵由電機與泵體兩部分組成，二者通過油隔離室及機械密封組件開，屬機電一體化產品， 電機與泵體合用同一根軸，結構緊湊。配備多種保護裝置，使得不銹鋼排污泵運行安全可靠。

不銹鋼排污泵主要部件作用如下：
信號線1：配備全保水泵控制柜，對不銹鋼排污泵實行多重保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對不銹鋼排污泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙流逍結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使得排污泵具有高的效率。
密封環18：裝在排污泵體口環處，當葉輪閃運轉而使口環處磨損，可更換密封環.以保證排污泵以高效率運行。

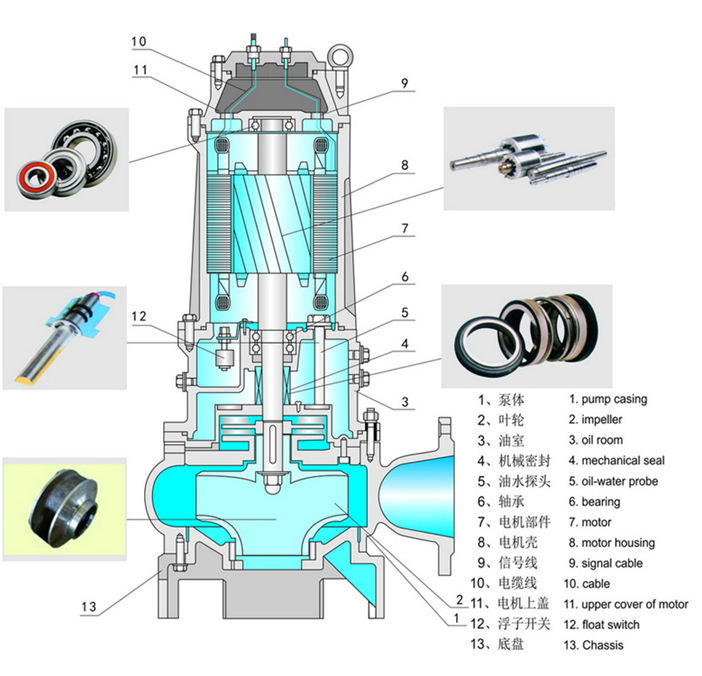

附不銹鋼排污泵結構圖：
