ISW型系列臥式離心泵|臥式清水泵

瀏覽次數:0

ISW型臥式管道離心泵產品概述

大東海泵業商標

ISW型臥式離心泵根據IS型離心泵與立式泵的獨特結構組合設計，并嚴格按照國際標準ISO2858和最 新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。該泵采用國內******水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。
ISW型臥式管道離心泵型號意義

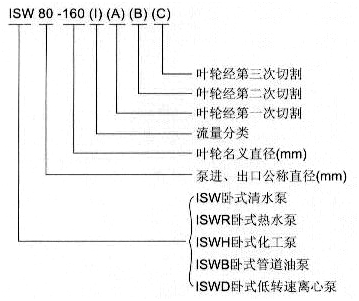

大東海泵業ISW泵型號意義

例如：ISW100-160（I）AB
ISW-臥式離心泵
100-泵進、出口公稱直徑
160-葉輪名義直徑
I-流量分類
AB-葉輪經第 一、二次切割
ISW型臥式管道離心泵產品特點
1、運行平穩：泵軸的絕 對同心度葉輪優異的動靜平衡，保證平穩運行，絕無振動。
2、滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
3、噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲。
4、故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承、簡易方便。
6、占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。
ISW型臥式管道離心泵主要用途
1、 ISW型管道泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：<80℃。
2、 ISWR（WRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，ISWR使用溫度T：<120℃、WRG使用溫度T：<240℃。
3、 ISWH型臥式化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。
4、 ISWB型臥式油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。
ISW型臥式管道離心泵使用條件
1、 吸入壓力<1.0Mpa，或泵系統最高工作壓力<1.6Mpa,即泵吸入口壓力+泵揚程<    1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、 環境溫度<40℃，相對濕度<95%。
3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。
ISW型臥式管道離心泵結構圖

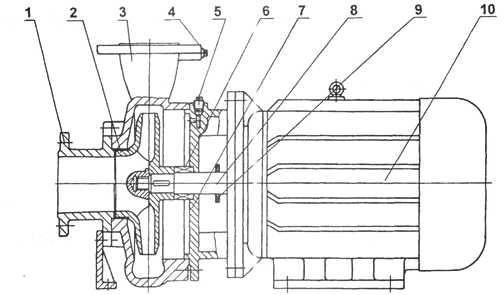

大東海泵業ISW泵結構圖 1 吸入室：采用優 秀水力模型設計而成。
2 葉  輪：采用優 秀水力模型設計而成，高效節能。
3 泵  體：采用優 秀水力模型設計而成。
4 取壓塞：安裝壓力表及真空表，以監控泵的正常高效運行。
5 放氣塞：確保泵的正常維護。
6 機械密封：采用不銹鋼、硬質合金、氟橡膠等材料制成，耐用消費品磨損，無泄漏，運行壽命長。
7 泵  蓋：
8 泵  軸：為電機加長軸，確保了軸的同心，使運行平穩，無噪音和振動現象。
9 擋水圈：防止因密封漏水而使電機進水。
10 Y系列電動機：直接與水泵聯接傳遞動力，部分采用上海名牌電機。

ISW型臥式管道離心泵性能參數

型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
15-80 15 1.1
1.5
2.0		 0.3
0.42
0.55		 8.5
8
7		 26
34
34		 2800 0.18 2.3
20-110 20 1.8
2.5
3.3		 0.5
0.69
0.91		 16
15
13.5		 25
34
35		 2800 0.37 2.3
20-160 20 1.8
2.5
3.3		 0.5
0.69
0.91		 33
32
30		 19
25
23		 2900 0.75 2.3
25-110 25 2.8
4
5.2		 0.78
1.11
1.44		 16
15
13.5		 34
42
41		 2900 0.55 2.3
25-125 25 2.8
4
5.2		 0.78
1.11
1.44		 20.6
20
18		 28
36
35		 2900 0.75 2.3
25-125A 25 2.5
3.6
4.6		 0.69
1.0
1.28		 17
16
14.4		 35 2900 0.55 2.3
25-160 25 2.8
4
5.2		 0.78
1.11
1.44		 33
32
30		 24
32
33		 2900 1.5 2.3
25-160A 25 2.6
3.7
4.9		 0.12
1.03
1.36		 29
28
26		 31 2900 1.1 2.3
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
32-100(I) 32 4.4
6.3
8.3		 1.22
1.75
2.32		 13.2
12.5
11.3		 48
54
53		 2900 0.75 2.0
32-125 32 3.5
5
6.5		 0.97
0.39
1.8		 22
20
18		 40
44
42		 2900 0.75 2.3
32-125A 32 3.1
4.5
5.8		 0.86
1.25
1.61		 17.6
16
14.4		 43 2900 0.55 2.3
32-160(I) 32 4.4
6.3
8.3		 1.22
1.75
2.32		 33.2
32
30.2		 34
40
42		 2900 2.2 2.0
32-200(I) 32 4.4
6.3
8.3		 1.22
1.75
2.32		 50.5
50
48		 26
33
35		 2900 4 2.0
32-200A 32 2.8
4
5.2		 0.78
1.11
1.44		 44.6
44
42.7		 34
40
42		 2900 2.2 2.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
40-100 40 4.4
6.3
8.3		 1.22
1.75
2.31		 13.2
12.5
11.3		 48
54
53		 2900 0.55 2.3
40-100A 40 3.9
5.6
7.4		 1.08
1.56
2.06		 10.6
10
9		 52 2900 0.37 2.3
40-125 40 4.4
6.3
8.3		 1.22
1.75
2.31		 21
20
18		 41
46
43		 2900 1.1 2.3
40-125A 40 3.9
5.6
7.4		 1.08
1.56
2.06		 17.6
16
14.4		 40
45
41		 2900 0.75 2.3
40-160 40 4.4
6.3
8.3		 1.22
1.75
2.31		 33
32
30		 35
40
40		 2900 2.2 2.3
40-160A 40 4.1
5.9
7.8		 1.14
1.64
2.17		 29
28
26.3		 34
39
39		 2900 1.5 2.3
40-160B 40 3.8
5.5
7.2		 1.06
1.53
2.0		 25.5
24
22.5		 34
38
37		 2900 1.1 2.3
40-200 40 4.4
6.3
8.3		 1.22
1.75
2.31		 51
50
48		 26
33
32		 2900 4 2.3
40-200A 40 4.1
5.9
7.8		 1.14
1.64
2.17		 45
44
42		 26
31
30		 2900 3 2.3
40-200B 40 3.7
5.3
7.0		 1.03
1.47
1.94		 38
36
34.5		 29 2900 2.2 2.3
40-250 40 4.4
6.3
8.3		 1.22
1.75
2.31		 82
80
74		 24
28
28		 2900 7.5 2.3
40-250A 40 4.1
5.9
7.8		 1.14
1.64
2.17		 72
70
65		 24
28
27		 2900 5.5 2.3
40-250B 40 3.8
5.5
7.0		 1.06
1.53
1.94		 61.5
60
56		 23
27
26		 2900 4 2.3
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
40-100(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 13.2
12.5
11.3		 55
62
60		 2900 1.1 2.3
40-100(I)A 40 8
11
14.5		 2.22
3.05
4.03		 10.6
10
9		 60 2900 0.75 2.3
40-125(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 21.2
20
17.8		 49
58
57		 2900 1.5 2.3
40-125(I)A 40 8
11
14.5		 2.22
3.05
4.03		 17
16
14		 57 2900 1.1 2.3
40-160(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 33
32
30		 45
52
51		 2900 3 2.3
40-160(I)A 40 8.2
11.7
15.2		 2.28
3.25
4.22		 29
28
26		 44
51
50		 2900 2.2 2.3
40-160(I)B 40 7.3
10.4
13.5		 2.38
2.89
3.75		 23
22
20.5		 50 2900 1.5 2.3
40-200(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 51.2
50
48		 38
46
46		 2900 5.5 2.3
40-200(I)A 40 8.3
11.7
15.3		 2.31
3.25
4.25		 45.0
44
42		 37
45
45		 2900 4 2.3
40-200(I)B 40 7.5
10.6
13.8		 2.08
2.94
3.83		 37
36
34		 44 2900 3 2.3
40-250(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 81.2
80
77.5		 31
38
40		 2900 11 2.3
40-250(I)A 40 8.2
11.6
15.2		 2.28
3.22
4.22		 71.0
70
68		 38 2900 7.5 2.3
40-250(I)B 40 7.6
10.8
14		 2.11
3.0
3.89		 61.4
60
58		 37 2900 7.5 2.3
40-250(I)C 40 7.1
10.0
13.1		 1.97
2.78
3.64		 53.2
52
50.4		 36 2900 5.5 2.3
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
50-100 50 8.8
12.5
16.3		 2.44
3.47
4.53		 13.6
12.5
11.3		 55
62
60		 2900 1.1 2.3
50-100A 50 8
11
14.5		 2.22
3.05
4.03		 11
10
9		 60 2900 0.75 2.3
50-125 50 8.8
12.5
16.3		 2.44
3.47
4.53		 21.5
20
17.8		 49
58
57		 2900 1.5 2.3
50-125A 50 8
11
14.5		 2.22
3.05
4.03		 17
16
14		 57 2900 1.1 2.3
50-160 50 8.8
12.5
16.3		 2.44
3.47
4.53		 33
32
30		 45
52
51		 2900 3 2.3
50-160A 50 8.2
11.7
15.2		 2.28
3.25
4.22		 29
28
26		 44
51
50		 2900 2.2 2.3
50-160B 50 7.3
10.4
13.5		 2.38
2.89
3.75		 23
22
20.5		 50 2900 1.5 2.3
50-200 50 8.8
12.5
16.3		 2.44
3.47
4.53		 52
50
48		 38
46
46		 2900 5.5 2.3
50-200A 50 8.3
11.7
15.3		 2.31
3.25
4.25		 45.8
44
42		 37
45
45		 2900 4 2.3
50-200B 50 7.5
10.6
13.8		 2.08
2.94
3.83		 37
36
34		 44 2900 3 2.3
50-250 50 8.8
12.5
16.3		 2.44
3.47
4.53		 82
80
77.5		 29
38
40		 2900 11 2.3
50-250A 50 8.2
11.6
15.2		 2.28
3.22
4.22		 71.5
70
68		 38 2900 7.5 2.3
50-250B 50 7.6
10.8
14		 2.11
3.0
3.89		 61.4
60
58		 37 2900 7.5 2.3
50-250C 50 7.1
10.0
13.1		 1.97
2.78
3.64		 53.2
52
50.4		 36 2900 5.5 2.3
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
50-100(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 13.7
12.5
10.5		 67
69
69		 2900 1.5 2.5
50-100(I)A 50 15.6
22.3
29		 4.3
6.19
8.1		 11
10
8.4		 65
67
68		 2900 1.1 2.5
50-125(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 21.5
20
18		 60
68
67		 2900 3 2.5
50-125(I)A 50 15.6
22.3
29		 4.33
6.19
8.1		 17
16
13.6		 58
66
65		 2900 2.2 2.5
50-160(I) 50 17.5
25
32.5		 4.68
6.94
9.03		 34.4
32
27.5		 54
63
60		 2900 4 2.5
50-160(I)A 50 16.4
23.4
30.4		 4.56
6.5
8.44		 30
28
24		 54
62
59		 2900 4 2.5
50-160(I)B 50 15.0
21.6
28		 4.17
6.0
7.78		 26
24
20.6		 58 2900 3 2.5
50-200(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 52.7
50
45.5		 49
58
59		 2900 7.5 2.5
50-200(I)A 50 16.4
23.5
30.5		 4.56
6.53
8.47		 46.4
44
40		 48
57
58		 2900 7.5 2.5
50-200(I)B 50 15.2
21.8
28.3		 4.22
6.06
7.86		 40
38
34.5		 55 2900 5.5 2.5
50-250(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 82
80
76.5		 39
50
52		 2900 15 2.5
50-250(I)A 50 16.4
23.4
30.5		 4.56
6.5
8.47		 71.5
70
67		 39
50
52		 2900 11 2.5
50-250(I)B 50 15
21.6
28		 4.17
6.0
7.78		 61
60
57.4		 38
49
54		 2900 11 2.5
50-315(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 128
125
122		 30
40
44		 2900 30 2.5
50-315(I)A 50 16.6
23.7
31		 4.61
6.58
8.6		 115
113
110		 30
40
44		 2900 22 2.5
50-315(I)B 50 15.7
22.5
29.2		 4.36
6.25
8.0		 103
101
98		 39 2900 18.5 2.5
50-315(I)C 50 14.4
20.6
26.8		 4.0
5.72
7.44		 86
85
83		 38 2900 15 2.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
m3/h L/S m % r/min KW （NPSH）r
65-100 65 17.5
25
32.5		 4.86
6.94
9.03		 13.7
12.5
10.5		 67
69
69		 2900 1.5 2.5
65-100A 65 15.6
22.3
29		 4.3
6.19
8.1		 11
10
8.4		 65
67
68		 2900 1.1 2.5
65-125 65 17.5
25
32.5		 4.86
6.94
9.03		 21.5
20
18		 60
68
67		 2900 3 2.5
65-125A 65 15.6
22.3
29		 4.33
6.19
8.1		 17
16
14.4		 58
66
65		 2900 2.2 2.5
65-160 65 17.5
25
32.5		 4.86
6.94
9.03		 34.4
32
27.5		 54
63
60		 2900 4 2.5
65-160A 65 16.4
23.4
30.4		 4.56
6.5
8.44		 30
28
24		 54
62
59		 2900 4 2.5
65-160B 65 15.0
21.6
28		 4.17
6.0
7.78		 26
24
20.6		 58 2900 3 2.5
65-200 65 17.5
25
32.5		 4.86
6.94
9.03		 52.7
50
45.5		 49
58
59		 2900 7.5 2.5
65-200A 65 16.4
23.5
30.5		 4.56
6.53
8.47		 46.4
44
40		 48
57
58		 2900 7.5 2.5
65-200B 65 15.2
21.8
28.3		 4.22
6.06
7.86		 40
38
34.5		 55 2900 5.5 2.5
65-250 65 17.5
25
32.5		 4.86
6.94
9.03		 82
80
76.5		 39
50
52		 2900 15 2.5
65-250A 65 16.4
23.4
30.5		 4.56
6.5
8.47		 71.5
70
67		 39
50
52		 2900 11 2.5
65-250B 65 15
21.6
28		 4.17
6.0
7.78		 61
60
57.4		 38
49
54		 2900 11 2.5
65-315 65 17.5
25
32.5		 4.86
6.94
9.03		 127
125
122		 32
40
44		 2900 30 2.5
65-315A 65 16.6
23.7
31		 4.61
6.58
8.6		 115
113
110		 32
40
44		 2900 22 2.5
65-315B 65 15.7
22.5
29.2		 4.36
6.25
8.0		 103
101
98		 39 2900 18.5 2.5
65-315C 65 14.4
20.6
26.8		 4.0
5.72
7.44		 86
85
83		 38 2900 15 2.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
65-100(I) 65 35
50
65		 9.72
13.9
18.1		 13.8
12.5
10		 67
73
70		 2900 3 3.0
65-100(I)A 65 31.3
44.7
58		 8.7
12.4
16.1		 11
10
8		 66
72
69		 2900 2.2 3.0
65-125(I) 65 35
50
65		 9.72
13.9
18.1		 22
20
17		 67
72.5
70		 2900 5.5 3.0
65-125(I)A 65 31.3
44.7
58		 8.7
12.5
16.1		 17.5
16
13.6		 66
71
69		 2900 4 3.0
65-160(I) 65 35
50
65		 9.72
13.9
18.1		 35
32
28		 63
71
70		 2900 7.5 3.0
65-160(I)A 65 32.7
46.7
61		 9.1
13.0
16.9		 30.6
28
24		 62
70
69		 2900 7.5 3.0
65-160(I)B 65 30.3
43.3
56.3		 8.4
12.0
15.6		 26
24
21		 69 2900 5.5 3.0
65-200(I) 65 35
50
65		 9.72
13.9
18.1		 53.5
50
46		 55
67
68		 2900 15 3.0
65-200(I)A 65 32.8
47
61		 9.1
13.1
16.9		 47
44
40		 54
66
67		 2900 11 3.0
65-200(I)B 65 30.5
43.5
56.6		 8.5
12.1
15.7		 40.6
38
33.4		 65 2900 7.5 3.0
65-250(I) 65 35
50
65		 9.72
13.9
18.1		 83
80
72		 52
59
60		 2900 22 3.0
65-250(I)A 65 32.5
46.7
61		 9.0
13.0
16.9		 73
70
63		 52
59
60		 2900 18.5 3.0
65-250(I)B 65 30
43.3
56		 8.3
12.0
15.6		 62
60
54		 58 2900 15 3.0
65-315(I) 65 35
50
65		 9.72
13.9
18.1		 128
125
121		 44
54
57		 2900 37 3.0
65-315(I)A 65 32.5
46.5
60.5		 9.0
12.9
16.8		 112.6
110
106.4		 43
54
57		 2900 30 3.0
65-315(I)B 65 31
44.5
58		 8.6
12.4
16.1		 102.5
100
98		 53 2900 30 3.0
65-315(I)C 65 29
41
53.6		 8.1
11.4
14.9		 87
85
83		 51 2900 22 3.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
80-100 80 35
50
65		 9.72
13.9
18.1		 13.8
12.5
10		 67
73
70		 2900 3 3.0
80-100A 80 31.3
44.7
58		 8.7
12.5
16.1		 11
10
8		 66
72
69		 2900 2.2 3.0
80-125 80 35
50
65		 9.72
13.9
18.1		 22
20
17		 67
72.5
70		 2900 5.5 3.0
80-125A 80 31.3
45
58		 8.7
12.5
16.1		 17.5
16
13.6		 66
71
69		 2900 4 3.0
80-160 80 35
50
65		 9.72
13.9
18.1		 35
32
28		 63
71
70		 2900 7.5 3.0
80-160A 80 32.7
46.7
61		 9.1
13.0
16.9		 30.6
28
24		 62
70
69		 2900 7.5 3.0
80-160B 80 30.3
43.3
56.3		 8.4
12.0
15.6		 26
24
21		 69 2900 5.5 3.0
80-200 80 35
50
65		 9.72
13.9
18.1		 53.5
50
46		 55
67
68		 2900 15 3.0
80-200A 80 32.8
47
61		 9.1
13.1
16.9		 47
44
40		 54
66
67		 2900 11 3.0
80-200B 80 30.5
43.5
56.6		 8.5
12.1
15.7		 40.6
38
33.4		 65 2900 7.5 3.0
80-250 80 35
50
65		 9.72
13.9
18.1		 83
80
72		 52
59
60		 2900 22 3.0
80-250A 80 32.5
46.7
61		 9.0
13.0
16.9		 73
70
63		 52
59
60		 2900 18.5 3.0
80-250B 80 30
43.3
56		 8.3
12.0
15.6		 62
60
54		 58 2900 15 3.0
80-315 80 35
50
65		 9.72
13.9
18.1		 128
125
122		 43
54
57		 2900 37 3.0
80-315A 80 32.5
46.5
60.5		 9.0
12.9
16.8		 112.6
110
107.4		 43
54
57		 2900 30 3.0
80-315B 80 31
44.5
58		 8.6
12.4
16.1		 102.5
100
98		 53 2900 30 3.0
80-315C 80 29
41
53.6		 8.1
11.4
14.9		 98
85
83		 51 2900 22 3.0
80-350 80 35
50
65		 9.72
13.9
18.1		 146
150
142		 55
66
67		 2900 55 3.0
80-350A 80 31
44.5
58		 8.6
12.4
16.1		 138.4
142
134.8		 65 2900 45 3.0
80-350B 80 29
41
53.6		 8.1
11.4
14.9		 131.4
135
127.8		 63 2900 37 3.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
80-100(I) 80 70
100
130		 19.4
27.8
36.1		 13.6
12.5
11		 66
76
75		 2900 5.5 4.5
80-100(I)A 80 62.6
89
116		 17.4
24.7
32.2		 11
10
8.8		 64
74
74		 2900 4 4.5
80-125(I) 80 70
100
130		 19.4
27.8
36.1		 23.5
20
14		 70
76
65		 2900 11 4.5
80-125(I)A 80 62.6
89
116		 17.4
24.7
32.2		 19
16
11		 68
74
65		 2900 7.5 4.5
80-160(I) 80 70
100
130		 19.4
27.8
36.1		 36.5
32
24		 70
76
65		 2900 15 4.5
80-160(I)A 80 65.4
93.5
121.6		 18.2
26.0
33.8		 32
28
21		 68
74
67		 2900 11 4.5
80-160(I)B 80 60.6
86.6
112.5		 16.8
24.1
31.3		 72
24
18		 72 2900 11 4.5
80-200(I) 80 70
100
130		 19.4
27.8
36.1		 54
50
42		 65
74
73		 2900 22 4.0
80-200(I)A 80 65.4
93.5
121.6		 18.2
26.0
33.8		 47.5
44
37		 64
73
72		 2900 18.5 4.0
80-200(I)B 80 61
87
113		 16.9
24.2
31.4		 41
38
32		 71 2900 15 4.0
80-250(I) 80 70
100
130		 19.4
27.8
36.1		 87
80
68		 62
69
68		 2900 37 4.0
80-250(I)A 80 65.4
93.5
121.6		 18.2
26.0
33.8		 76
70
59.5		 61
68
67		 2900 30 4.0
80-250(I)B 80 61
87
113		 16.9
24.2
31.4		 65
60
51		 66 2900 30 4.0
80-315(I) 80 70
100
130		 19.4
27.8
36.1		 132
125
114		 55
66
67		 2900 75 4.0
80-315(I)A 80 66.5
95
123.6		 18.5
26.4
34.3		 119
113
103		 55
66
67		 2900 55 4.0
80-315(I)B 80 63
90
117		 17.5
25
32.5		 106.6
101
92		 65 2900 45 4.0
80-315(I)C 80 58
82
107		 16.1
22.8
29.7		 90
85
76		 63 2900 37 4.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
100-100 100 70
100
130		 19.4
27.8
36.1		 13.6
12.5
11		 66
76
75		 2900 5.5 4.5
100-100A 100 62.6
89
116		 17.4
47
32.2		 11
10
8.8		 64
74
74		 2900 4 4.5
100-125 100 70
100
130		 19.4
27.8
36.1		 23.5
20
14		 70
76
65		 2900 11 4.5
100-125A 100 62.6
89
116		 17.4
24.7
32.2		 19
16
11		 68
74
63		 2900 7.5 4.5
100-160 100 70
100
130		 19.4
27.8
36.1		 36.5
32
24		 70
76
65		 2900 15 4.5
100-160A 100 65.4
93.5
121.6		 18.2
26.0
33.8		 32
28
21		 68
74
67		 2900 11 4.5
100-160B 100 60.6
86.6
112.5		 16.8
24.1
31.3		 27
24
18		 72 2900 11 4.5
100-200 100 70
100
130		 19.4
27.8
36.1		 54
50
42		 65
74
73		 2900 22 4.0
100-200A 100 65.4
93.5
121.6		 18.2
26.0
33.8		 47.5
44
37		 64
73
72		 2900 18.5 4.0
100-200B 100 61
87
113		 16.9
24.2
31.4		 41
38
32		 71 2900 15 4.0
100-250 100 70
100
130		 19.4
27.8
36.1		 37
80
68		 62
69
68		 2900 37 4.0
100-250A 100 65.4
93.5
121.6		 18.2
26.0
33.8		 76
70
59.5		 61
68
67		 2900 30 4.0
100-250B 100 61
87
113		 16.9
24.2
31.4		 65
60
51		 66 2900 30 4.0
100-315 100 70
100
130		 19.4
27.8
36.1		 132
125
114		 55
66
67		 2900 75 4.0
100-315A 100 66.5
95
123.6		 18.5
26.4
34.3		 119
113
103		 65
66
67		 2900 55 4.0
100-315B 100 63
90
117		 17.5
25
32.5		 106.6
101
92		 65 2900 45 4.0
100-315C 100 58
82
107		 16.1
22.8
29.7		 90
85
76		 63 2900 37 4.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
100-100(I) 100 96
160
192		 26.7
44.4
53.3		 14
12.5
10		 64
73
70		 2900 11 4.5
100-125(I) 100 96
160
192		 26.7
44.4
53.3		 24
20
14		 62
74
69		 2900 15 4.5
100-125(I)A 100 84
140
168		 23.3
39
46.7		 20
17
12		 64
72
68		 2900 11 4.5
100-160(I) 100 96
160
192		 26.7
44.4
53.3		 36
32
27		 69
79
75		 2900 22 5.6
100-160(I)A 100 84
140
168		 23.3
39
46.7		 32
28
23.5		 66
76
72		 2900 18.5 5.0
100-200(I) 100 96
160
192		 26.7
44.4
53.3		 53
50
45		 69
79
78		 2900 37 5.2
100-200(I)A 100 84
140
168		 23.3
39
46.7		 48
45
40		 64
74
73		 2900 30 4.5
100-200(I)B 100 60
100
120		 16.7
27.8
33.3		 43
40
36		 72 2900 22 4.5
100-250(I) 100 96
160
192		 26.7
44.4
53.3		 83
80
72		 65
77
74		 2900 55 4.8
100-250(I)A 100 84
140
168		 23.3
39
46.7		 75
72
65		 60
72
69		 2900 45 4.5
100-250(I)B 100 60
100
120		 16.7
27.8
33.3		 68
65
58		 70 2900 37 4.5
100-350 100 60
100
120		 16.7
27.8
33.3		 153.6
150
142		 72
57
74		 2900 90 4.0
100-350A 100 61
87
113		 16.9
24.2
31.4		 145.6
142
134		 75 2900 75 4.0
100-350B 100 58
82
107		 16.1
22.8
29.7		 138.6
135
127		 75 2900 55 4.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
125-100 125 96
160
192		 26.7
44.4
53.3		 13
12.5
12		 82 2900 11 4.0
125-100A 125 86
143
172		 23.9
39.7
47.8		 10.4
10
9.6		 77 2900 7.5 4.0
125-125 125 96
160
192		 26.7
44.4
53.3		 22.6
20
17		 80 2900 15 4.0
125-125A 125 86
143
172		 23.9
39.7
47.8		 18
16
13.6		 77 2900 11 4.0
125-160 125 96
160
192		 26.7
44.4
53.3		 36
32
28		 78 2900 22 4.0
125-160A 125 90
150
180		 25
41.7
50		 31.5
28
24.5		 76 2900 18.5 4.0
125-160B 125 83
138
166		 21.7
38.3
46.1		 27
24
21		 73 2900 15 4.0
125-200 125 96
160
192		 26.7
44.4
53.3		 55
50
46		 77 2900 37 5.5
125-200A 125 90
150
180		 25
41.7
50		 48.4
44
40.5		 76 2900 30 5.5
125-200B 125 83
138
166		 21.7
38.3
46.1		 41.3
37.5
34.5		 75 2900 22 5.5
125-250 125 96
160
192		 26.7
44.4
53.3		 87
80
73		 75 2900 55 5.0
125-250A 125 90
150
180		 25
41.7
50		 76
70
84		 74 2900 45 5.5
125-250B 125 83
138
166		 21.7
38.3
46.1		 65
60
55		 73 2900 37 5.5
125-315 125 96
160
192		 26.7
44.7
53.3		 133
125
119		 70 2900 90 5.0
125-315A 125 90
150
180		 25
41.7
50		 117
110
104.6		 70 2900 75 5.0
125-315B 125 86
143
172		 23.9
39.7
47.8		 106.4
100
95.2		 69 2900 75 5.0
125-315C 125 80.5
134
161		 22.4
37.2
44.7		 96
88
86		 67 2900 55 5.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
150-125 150 96
160
192		 26.7
44.4
53.3		 22.6
24
17		 66
76
76		 2900 11 4.0
150-125A 150 90
150
180		 25
41.7
50		 18
16
13.6		 77 2900 7.5 4.0
150-160 150 96
160
192		 26.7
44.4
53.3		 36
32
27		 75 2900 22 4.0
150-160A 150 90
150
180		 25
41.7
50		 32
28
23.5		 76 2900 18.5 4.0
150-160B 150 84
140
168		 23.3
39
46.7		 27
24
21		 73 2900 15 4.0
150-200 150 140
200
260		 38.9
55.6
72.2		 13.8
12.5
10.6		 68
78
78		 1450 15 3.0
150-200A 150 125
176
232.5		 34.7
49.7
64.6		 11
10
8.5		 66
76
76		 1450 11 3.0
150-200B 150 84
140
168		 23.3
39
46.7		 41
38
34		 75 2900 22 4.0
150-250 150 140
200
260		 38.9
55.6
72.2		 21.8
20
17		 73
79
77		 1450 18.5 3.0
150-250A 150 129
184.4
240		 35.8
51.2
66.7		 18.5
17
14.4		 72
78
76		 1450 15 3.0
150-250B 150 117
167
217.5		 32.5
46.4
60.4		 15.2
14
12		 76 1450 11 3.0
150-315 150 140
200
260		 38.9
55.6
72.2		 33.8
32
28		 70
78
73		 1450 30 2.5
150-315A 150 131
187
243		 36.4
51.9
67.5		 29.5
28
24.5		 69
77
77		 1450 22 3.5
150-315B 150 121
173
225		 33.5
48.1
62.5		 25
24
21		 76 1450 18.5 3.5
150-350 150 96
160
192		 26.7
44.4
53.3		 153.6
150
142.8		 80 2900 110 5.5
150-350A 150 90
150
180		 25
41.7
50		 145.6
142
134.8		 70 2900 90 5.2
150-350B 150 84
140
168		 23.3
39
46.7		 138.6
135
127.8		 65
76
74		 2900 75 5.5
150-400 150 140
200
260		 38.9
55.6
72.2		 53
50
44		 68
75
71		 1450 45 3.5
150-400A 150 131
187
243		 36.4
51.9
67.5		 46.6
44
38.3		 67
74
70		 1450 37 3.5
150-400B 150 122
174
226.5		 33.9
48.3
62.9		 40
38
33		 73 1450 30 3.5
150-400C 150 112
160
208		 31.1
44.4
57.8		 34
32
28		 71 1450 22 3.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
150-250(I) 150 120
200
240		 33.3
55.6
66.7		 87
80
72		 65
76
74		 2900 75 4.5
150-250(I)A 150 112
187
224		 31.1
51.9
62.2		 76
70
63		 64
75
73		 2900 55 4.5
150-250(I)B 150 104
173
208		 28.9
48.1
57.8		 65
60
54		 63
74
72		 2900 45 4.5
150-315(I) 150 120
200
240		 33.3
55.6
66.7		 133
125
120		 58
73
75		 2900 110 4.5
150-315(I)A 150 112
187
224		 31.1
51.9
62.2		 116
110
105		 57
72
74		 2900 90 4.5
150-315(I)B 150 104
173
208		 28.9
48.1
57.8		 100
95
91		 55
70
72		 2900 75 4.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
200-200 200 140
200
260		 38.9
55.6
72.2		 13.8
12.5
10.6		 68
78
78		 1450 15 3.0
200-200A 200 125
179
232.5		 34.7
49.7
64.6		 11
10
8.5		 66
76
76		 1450 11 3.0
200-250 200 140
200
260		 21.8
20
17		 21.8
20
17		 73
79
77		 1450 18.5 3.0
200-250A 200 129
184.4
240		 18.5
17
14.4		 18.5
17
14.4		 72
78
76		 1450 15 3.0
200-250B 200 117
167
217.5		 15.2
14
12		 15.2
14
12		 76 1450 11 3.0
200-315 200 140
200
260		 33.8
32
28		 33.8
32
28		 70
78
78		 1450 30 3.5
200-315A 200 131
189
243		 29.5
28
24.5		 29.5
28
24.5		 69
77
77		 1450 22 3.5
200-315B 200 121
173
225		 25
24
21		 25
24
21		 76 1450 18.5 3.5
200-400 200 140
200
260		 53
50
44		 53
50
44		 68
75
71		 1450 45 3.5
200-400A 200 131
187
243		 46.6
44
38.3		 46.6
44
38.3		 67
74
70		 1450 37 3.5
200-400B 200 122
174
226.5		 40
38
33		 40
38
33		 73 1450 30 3.5
200-400C 200 112
160
208		 34
32
28		 34
32
28		 71 1450 22 3.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
200-200(I) 200 280
400
520		 77.8
111.1
144		 13.4
12.5
10.5		 70
80
79		 1450 22 4.0
200-200(I)A 200 250
358
465		 69.4
90.4
129.2		 10.7
10
8.5		 68
73
77		 1450 18.5 4.0
200-250(I) 200 280
400
520		 77.8
111.1
144		 22.2
20
14		 75
80
72		 1450 30 4.0
200-250(I)A 200 250
358
465		 69.4
99.4
129.2		 18
16
11.2		 73
78
70		 1450 22 4.0
200-250(I)B 200 226
322
419		 62.8
89.4
116.4		 14.4
13
7.3		 70
75
67		 1450 18.5 4.0
200-315(I) 200 280
400
520		 77.8
111.4
144		 36
32
26		 73
80
75		 1450 55 4.0
200-315(I)A 200 262
374
486		 72.8
103.9
135		 31.5
28
23		 72
79
74		 1450 45 4.0
200-315(I)B 200 242
346
450		 67.3
96.1
125		 27
24
19.5		 78 1450 37 4.0
200-400(I) 200 280
400
520		 77.8
111.4
144		 54.5
50
39		 75
81
77		 1450 75 4.0
200-400(I)A 200 262
374
486		 72.8
103.9
135		 48
44
34		 80 1450 75 4.0
200-400(I)B 200 242
346
450		 67.2
96.1
125		 41.4
38
29.6		 78 1450 55 5.0
200-400(I)C 200 224
320
416		 62.2
88.9
115.6		 34.9
32
25		 76 1450 45 5.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
250-250 250 350
550
650		 97.2
152.8
180.5		 22
20
16		 78
82
81		 1450 45 5.0
250-250A 250 300
500
600		 83.3
139
166.7		 18.3
17
14		 76
80
80		 1450 37 5.0
250-235 250 300
500
600		 83.3
139
166.7		 14
12.5
11		 73
78
70		 1480 22 4.5
250-300 250 300
500
600		 83.3
139
166.7		 22
20
16		 78 1480 37 4.5
250-315 250 350
550
650		 97.2
152.8
180.5		 34
32
28		 76
80
79		 1450 75 5.5
250-315A 250 300
500
600		 83.3
139
166.7		 29.5
28
24		 74
78
77		 1450 55 5.5
250-315B 250 260
450
520		 72.2
125
144.4		 25
24
20		 70
74
72		 1450 45 5.5
250-400 250 300
500
600		 83.3
139
166.7		 54.5
50
39		 72 1480 90 4.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
300-235 300 480
720
900		 133.3
200
250		 20
18
15.5		 77
81
74		 970 55 5.0
300-235A 300 438
607
821		 121.7
182.5
228.1		 16.5
15
13		 75
79
72		 970 45 5.0
300-235B 300 400
600
750		 111.1
167.0
208.3		 14
12.5
11		 73
77
70		 970 37 5.0
300-300 300 480
720
900		 133.3
200
250		 31
28
25		 77
81
77		 970 75 5.0
300-300A 300 444
666
833		 123.3
185
231.4		 26.5
24
21.5		 76
80
76		 970 75 5.0
300-300B 300 415
623
779		 115.3
173.1
261.4		 23
21
18.5		 79 970 55 5.0
300-380 300 480
720
900		 133.3
200
250		 48
44
34		 84 970 132 5.0
300-380A 300 444
666
833		 123.3
185
231.4		 41.4
38
30		 80 970 110 5.0
300-380B 300 409
614
767		 113.6
170.6
213.1		 35
32
25		 78 970 90 5.0
300-235(I) 300 718
1080
1345		 199.4
300
373.6		 44.6
40
34.6		 82 1450 160 5.5
300-235(I)A 300 642
965
1203		 178.3
268.1
334.2		 35.7
32
27.7		 80 1450 132 5.5

安裝示意圖

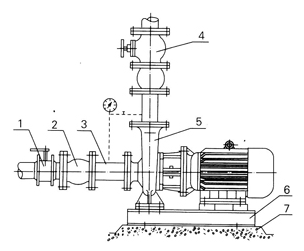

剛性安裝

大東海泵業ISW泵安裝示意圖1 1 進口球閥
2 撓性接頭
3 直管
4 出口閘閥
5 泵
6 底座
7 水泥基座

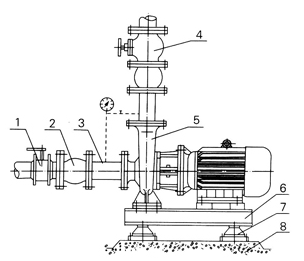

柔性安裝

大東海泵業ISW泵安裝示意圖2 1 進口球閥
2 撓性接頭
3 直管
4 出口閘閥
5 泵
6 底座
7 JGD型減振器
8 水泥基座

1、安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體。
2、安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。
3、擰緊地腳螺栓，以免起動時振動對泵性能產生影響。
4、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況內運行，確保泵的正常使用。
5、排出管路如裝逆止閥應裝在閘閥的外面。
6、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。
ISW型臥式管道離心泵起動與停車
（一）運行中的維護與保養
1、進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
2、定時檢查電機電流值，不得超過電機額定電流。
3、泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損件，機組大修期一般為一年。
（二）機械密封維護與保養
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在干磨情況下工作。
3、起動前應盤動泵（電機）幾圈，以免突然起動造成密封環斷損壞。
4、密封泄漏允差3滴/分，否則應檢修。
故障原因及排除方法

故障現象 可能產生的原因 排除方法
1、水泵不出水 a、進出口閥門未打開，進出管路阻塞，葉輪流道阻塞。
b、電機運行方向不對，電機缺相。
c、吸入管漏氣。
d、泵沒灌滿液體，泵腔內有空氣。

e、進口供水不足，吸程過高，底閥漏水。

f、管路阻力過大。		 a、檢查，去除阻塞物。
b、調整電機方向緊固電機接線。
c、擰緊各密封面，排除空氣。
d、打開泵上蓋或打開排氣閥，排盡
     空氣。
e、停機檢查、調整（并網自來水管
    和帶吸程使用易出現此現象。）
f、減少管路彎道，重新選泵。
2、水泵流量不足 a、先按1。原因檢查。
b、管道、葉輪流產部分阻塞，水垢沉積、閥門開度不足
c、電壓偏低，轉速不符合要求。
d、葉輪磨損。		 a、先按1。排除。
b、先除阻塞物，重新調整閥門開度
c、穩壓
d、更換葉輪
3、功率過大 a、超過額定流量使用
b、吸程過高
c、泵軸承磨損
d、泵選型不當		 a、調節流量關小閥門
b、降低吸程。
c、更換軸承。
d、重新選泵。
4、雜音振動 a、管路支撐不穩。
b、液體混有氣體。
c、產生汽蝕。
d、軸承振動。
e、電機超載發熱運行。		 a、穩固管路。
b、提高吸入壓力、排氣。
c、降低真空度。
d、更換軸承。
e、調整按5。
5、電機發熱 a、流量過大、超載運行。
b、碰擦。
c、電機軸承損壞。
d、電壓偏低。		 a、關小出口閥。
b、檢查排除。
c、更換軸承。
d、穩壓。
6、水泵漏水 a、機械密封磨損。
b、泵體有砂孔或破裂。
c、密封面不平整。
d、安裝螺栓松懈。		 a、更換。
b、焊補或更換。
c、修整。
d、緊固。
