大東海泵業無錫有限公司是一家專業的螺桿泵生產廠家。在客戶螺桿泵選型時，我公司水泵廠家會提供完善的螺桿泵型號、螺桿泵價格等售前服務，以供客戶參考，并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于螺桿泵的設計原理及工作原理的知識：

一、螺桿泵設計原理：
 形象地作個比喻，可以把螺桿和所輸送的介質看作是螺釘和螺母的相對運動。當螺釘轉動時，若限制螺釘不能作軸向移動，則螺母就會沿著螺釘作軸向移動。這里所說的螺釘可以看作是螺桿泵內作旋轉運動的螺桿，而充滿螺旋槽的介質就是一個液體螺母。但是僅僅按上述原理制作成的機構，由于從泵的排出腔到進口腔相連通，尚不能將輸送的介質從泵的吸入腔提升至排出腔，還必須解決螺桿泵內螺桿螺旋面在螺桿襯套的孔內嚙合的接觸線（即嚙合線）就起著隔開的作用。這一密封腔實際上起著類似往復泵中閥的作用。這樣才能使螺桿旋轉時，液體螺母密封腔內的介質，能隨著密封腔沿著軸向作從吸入腔到排出腔的直線運動，有效地將介質排出泵外。

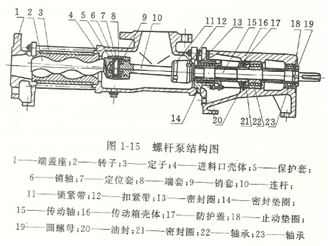

螺桿泵結構圖：

在這里之所以要強調有效兩個字，因?yàn)槿缟纤?，?shí)際上密封腔是不可能完全密封的，總會有一些介質從排出腔泄漏回吸入腔。顯然，只有當泄漏的那部分介質相當少時，泵的做功才有意義。泄漏的介質越少，泵的溶劑效率就越高，因此，容積效率是衡量螺桿泵性能好壞的一個極為重要的指標。
某些種類的螺桿泵，其密封腔在理論上就不能將泵的排出腔和吸入腔完全隔開，但只要在一定的轉速和排出壓力范圍內。輸送某種介質時能很好地正常運行，仍具有相對較高的容積效率，那么這種螺桿泵仍然有著存在的價值。這就是因?yàn)槿藗兛梢砸罁?jù)這一理論，研究出由不同的螺桿數、不同的螺桿螺旋頭數和各種型線或各種型線組合的螺旋面所構成的螺桿泵。螺桿泵產品主要分為單螺桿泵、螺桿濃漿泵、立式螺桿泵、不銹鋼螺桿泵等，當螺桿襯套孔內嚙合形成的不同空間形狀的密封腔，即使在理論上不能將排出腔和吸入腔完全隔開，即不能完全密閉，但只要在一定的性能參數范圍內輸送某種介質時能正常運行，且達到一定的容積效率，這樣的螺桿泵就有實用價值，就可以存在了。由此可見，構成螺桿螺旋面的型線，即螺旋面的齒形曲線，就是螺桿泵的核心技術。正是各種不同類型的新的螺桿泵的出現，使螺桿泵的應用范圍得以不斷擴大，螺桿泵就成了一種應用極為廣泛的新興的工業泵。
二、螺桿泵的工作原理：

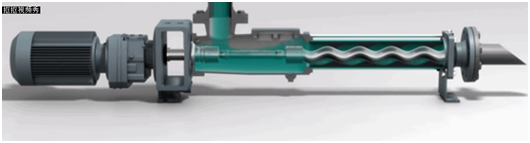

螺桿泵工作原理動畫

據上所述，螺桿泵的工作原理可作為如下敘述：當由外界的動力原驅動螺桿泵的螺桿作旋轉運動時，螺桿螺旋槽的吸入端周期性地打開，吸入腔的容積V因螺旋凹槽的打開而逐漸增大到V+ΔV。按波意耳-馬略特定律，此時吸入腔的壓力Ps就降低到：
Ps=P's V/V+ΔV
式中P's --螺旋凹槽打開前吸入腔內的壓力。
也就是說，由于螺桿的旋轉，吸入腔內形成了真空，使介質自由表面的壓力和吸入腔內的壓力Ps之間產生了壓差。介質在泵進口端自由表面壓力的作用下，進入形成真空的吸入腔，繼而充滿了螺桿襯套孔內由螺桿螺旋面相互嚙合所構成的螺旋凹槽，即進入了在吸入腔一端已打開了密封腔之中。然后，隨著螺桿的旋轉，打開了密封腔被相嚙合螺桿的螺旋凸出部分所關閉，進入了將吸入腔和排出腔有效的隔開密封腔內的介質，就沿著螺桿軸線向排出腔移動，直排至泵外。
需要說明的是，有些螺桿泵的結構無螺桿襯套，它和泵體合二為一，密封腔由泵體內的孔包容螺旋段嚙合構成。
螺桿泵正常運行，必須使相互嚙合的螺桿同步旋轉。對于主動螺桿和從動螺桿螺旋面的一對形成齒形，其橫斷面的齒形服從齒輪的嚙合規律，主動螺桿能把轉動傳遞給從動螺桿，無需借助專門傳遞力的齒輪嚙合規律，主動螺桿能把轉動傳遞給從動螺桿，無需借助專門傳遞力的齒輪等零件實現同步旋轉；而對于螺桿螺旋面的形成齒輪不服從齒輪嚙合規律的非密封型螺桿泵，主動螺桿必須通過同步齒輪等零件對于螺桿傳遞轉矩，實現同步旋轉。
在選用各類螺桿泵時需要注意的是如果揚程要求在120米以內時建議選用單螺桿泵即可，如果輸送的液體比泵低而且又比較粘稠建議選用立式螺桿泵更好，如果輸送的液體具有腐蝕性那么得選用不銹鋼材質制作而成的不銹鋼螺桿泵產品，并且橡膠套也要選用耐腐蝕的橡膠套。
